Solcelleanlæg

Da min kolonihave ikke har indlagt strøm, producere jeg selv strøm ved hjælp af solceller og vindmølle.
Jeg vil starte med at beskrive hvordan jeg får strøm fra solcellepanelerne.

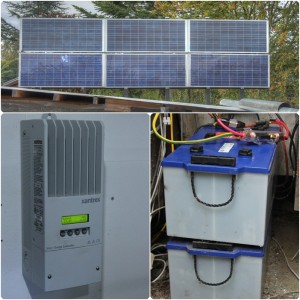

12v solcelleanlæg i kolonihave

For at få strøm skal der bruges:

Alt sammen 12 volt.



Solcellepanelerne er monteret lodret på mit kolonihavehus.
Det er ikke den optimale løsning med hensyn til vinklen mod solen.
Men det var pænest og så har det den fordel at der ikke lægger sig sne på dem 🙂

Laderegulatorens opgave er at styre hvor meget strøm der skal gå ind på batterierne.
Når batterierne er ladet helt op “slukker” laderegulatoren selv for solcellerne.
Ved nogle er forbruget (lys, dimser og apparater..) også tilsluttet laderegulatoren, som så slukker for forbruget når batterierne er ved at være tomme.
Det kan min desværre ikke gøre
Begge dele forhindre batterierne at i blive ødelagt
Laderegulatoren er en af MPPT typen, som er lidt mere avanceret.

Batterierne er 2 stk. 230Ah Banner Energy Bull. (Bemærk at det er et tilfælde at batterierne lige er på 230Ah…Det er intet at gøre med almindeligt 230 volt strøm)
Batterikapaciteten svare til 7½ stk. almindelige bilbatterier…
Mine batterier er lavet til solcelleanlæg og bil batterier er sjovt nok lavet til biler.
Det er derfor ikke en god idé at bruge almindelige bilbatterier.

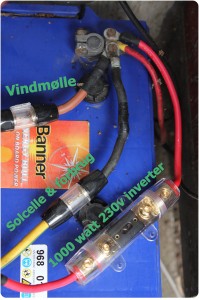

Batteri tilslutning solcelleanlæg

Min 6 stk. 140 watt solcellepaneler er via et tykt kabel  tilsluttet laderegulatoren.

Fra laderegulatoren går der et kabel ned til mine to 12v 230ah. batterier.
Fra samme kabel er alt forbruget til sluttet.

Ved alle 3 kabler er der tilsluttet sikringer, som man kan se på billedet.

På batterierne er desuden tilsluttet en 1000 watt inverter der laver 230 volt og en 400 watt vindmølle…mere om det senere…

På billedet ser man kun “plus-ledningen”, der er også en “minus” på den modsatte side.

Mit anlæg er STORT og de fleste vil nok kunne nøjes med et enkelt solpanel eller to.

Det var den simple forklaring.

Den lidt mere tekniske kan du finde på nettet
Feks. her: http://www.elfrasolen.dk/Support/Solcellepakker/Solcellepakker_1.htm

13 meninger om “Solcelleanlæg”

  1. Super fed blog, går selv og bygger lidt på et anlæg til vores have og har lige et par spørgsmål.

    Hvor hurtigt kan du lade dine batterier op med dine 6 paneler?

    Jeg tænker i lidt mindre baner (et enkelt eller to 90 watts paneler og et 100 ah batteri), men er lidt i tvivl om det vil tage for lang tid at lade et 100 ah batteri op med et enkelt panel.

    1. Hej Casper
      Lækkert at der også er nogle der læser med 🙂

      Hvor længe det tager at lade dem op afhænger af hvor meget de er afladet…
      De kan ikke tåle at blive helt afladet.
      Når der er fuld skrald på solen er de helt ladet op før middag, men panelerne står også lidt mere mod øst end mod vest.

      Jeg syntes at et 100Ah batteri vil passe perfekt til et 90 watt panel.
      100Ah er jo 1200 watt timer og hvis vi lader være med at aflade mere en halvt er det 600 watt timer.
      Så vil det tage ca 6 timer hvis solcellepanelet yder 90 watt i 6 timer…og det vil nok aldrig ske.

      Til semligning tager det 3 timer i mit anlæg og det er for kort tid. Næste gang jeg køber batterier bliver det på den dobbelte kapacitet.

      Håber det hjalp lidt.

      Senere vil jeg lave et indlæg om hvordan man demissionere et solcelleanlæg.

  2. hvorfor er et 100 amp lig med 1200 watt timer?
    Hvorfor kører du med 230 amp batterier kunne 90 ikke gøre det?
    Ved du hvordan man regner ud hvor stor laderegulator skal være i forhold til solceller og batteri. Eksempelvis 100 watt solcelle, 90 amp batteri. eller det firdobbelte

  3. Er der en der kan hjælpe har købt en vindmølle til 12 v men ved ikke hvordan den skal sættes til den lille box som er med

  4. Hej. Tænker på at få lavet et 12 volts anlæg der gerne skulle kunne levere nogle timers tv / pc -især om vinteren, evt. også noget varmt vand, har du nogen anelse om hvor mange watt’s anlæg det vil kræve?
    -Og tak for siden. 🙂

    1. Hej Tanja
      Anlægget skal være rimeligt stort hvis du skal kunne se tv og bruge pc i januar måned.
      For at beregne hvor stort det skal være kan du bruge denne beregner: http://www.dansksolenergi.dk/Dimension/Dimension_batteri.shtml
      Siden er vist lidt gammel, så i stedet for 7w og 11w sparepære vil jeg benytte mig af led pære der bruger det halve.
      Der er meget strøm at spare ved at feks bruge en iPad/tablet i stedet for en bærbar eller et fjernsyn…
      Et solcelleanlæg på 12v kan ikke bruges til at varme vand, med mindre der er kæmpe stort og så går der en masse energi til spilde på den måde. Du skal i stedet købe dig en gasvandvarmer der bruger alm. flaskegas. Hvis du vil undgå at bruge gas om sommeren kan du købe en solfanger til varmt vand. se mit indlæg om den løsning her (ikke en solcelle der laver strøm)

  5. Hej
    Jeg har et lille anlæg med solcelle på taget af en hytte og en regulator mellem batteri og solcelle.
    Jeg har så købt nyt batteri, da det gamle var slidt. Nu virker anlægget ikke mere.
    Skal man tilslutte et nyt batteri på en bestemt måde?

    1. Gør følgende:
      1. Tilslut batteriet til laderegulatoren plus og minus
      2. Tilslut solcellepaneler til laderegulatoren – plus og minus
      3. Tilslut forbrug til den laderegulatoren – plus og minus
      Ved afinstallering gør det i omvendt rækkefølge

      Men der lyder lidt mystisk af anlæget ikke længere virker?
      Har du et voltmeter så du kan måle på batteri og på solcelle?
